リプレゼンテーションでは様々なビューや位置を設定します。

リプレゼンテーション - 詳細レベルリプレゼンテーション

詳細レベルリプレゼンテーション

詳細レベルリプレゼンテーションでは、不必要なコンポーネントを省略し、容量とパフォーマンスを改善します。
※不必要なファイルを省略した詳細レベルをstepなどに変換して客先に送信したりも出来ます。

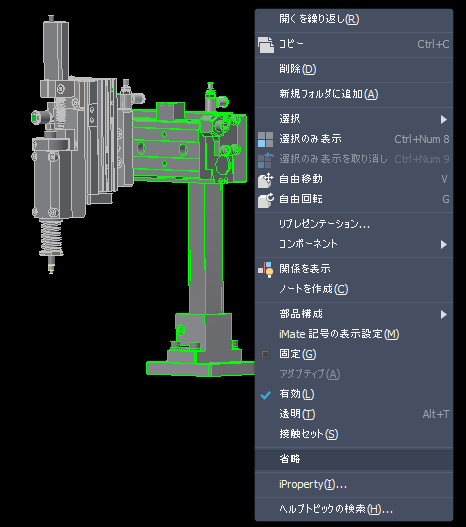

  • 1.アセンブリファイルを開き、不要なファイルを選択して右クリックで[省略]をクリック。
    リプレゼンテーション - 詳細レベルリプレゼンテーション

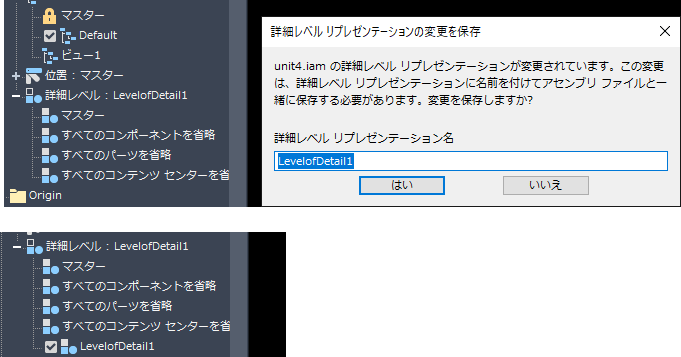

  • 2.ブラウザにLevelofDetail1が出来るのでプレゼンテーション名をつけて保存すると新規に詳細レベルリプレゼンテーションが出来ます。
    リプレゼンテーション - 詳細レベルリプレゼンテーション

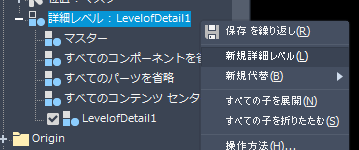

  • 3.詳細レベルを右クリックで[新規詳細レベル]をクリックでも作成出来ます。
    リプレゼンテーション - 詳細レベルリプレゼンテーション
