iLogic - 図面シート名一括変更

図面シート名一括変更

図面シート名を一括で変更します。

• １．複数の設計ファイルで同じ自動化ルールを実行できるように外部ルールで作成します。
  iLogicブラウザの外部ルールで追加したフォルダを右クリックして[新しい外部ルールを作成]をクリック。

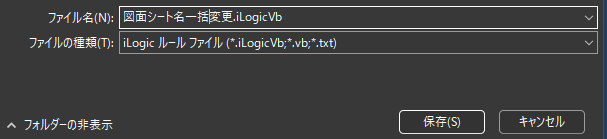

• ２．任意の名前を入力して[保存]をクリック。


• ３．下記コードを入力して[保存]をクリック。（ハイフン（ー）の有無や開始番号の桁数は任意に変更してください）


  ' System.Collectionsをインポート（ArrayListを使用するため）
  Imports System.Collections

  ' --- 1. ユーザー入力 ---

  ' 1番目の文字列を入力
  Dim newPrefix As String = InputBox("1番目の文字列を入力してください（例:abcde）", "1番目", "")

  ' 2番目の文字列を入力
  Dim suffixBase As String = InputBox("2番目の文字列を入力してください（例: 1-）", "2番目", "-")

  ' 連番の開始番号を入力
  Dim counterInput As String = InputBox("開始番号を入力してください（例: 1）", "開始番号", "1")

  ' --- ここが追加・変更箇所です ---
  ' 連番の桁数（フォーマット）を選択するリストを作成
  Dim formatList As New ArrayList
  formatList.Add("0")     ' 1, 2, 3...
  formatList.Add("00")    ' 01, 02, 03...
  formatList.Add("000")   ' 001, 002, 003...
  formatList.Add("0000")  ' 0001, 0002, 0003...

  ' リストボックスを表示してフォーマットを選択
  Dim formatString As String = InputListBox("連番の桁数を選択してください", formatList, "00", "桁数設定", "選択可能な桁数")
  ' -----------------------------

  Dim counter As Integer = 0
  If IsNumeric(counterInput) Then
      counter = CInt(counterInput)
  Else
      MessageBox.Show("連番の開始値が無効です。0から開始します。")
  End If

  ' --- 2. 処理実行 ---

  ' 図面ドキュメントを取得
  Dim oDrawDoc As DrawingDocument = ThisDoc.Document

  ' エラーハンドリング（名前の重複などで止まらないようにする）
  On Error Resume Next

  ' 各シートをループ
  For Each oSheet As Sheet In oDrawDoc.Sheets
      ' 選択されたフォーマット形式（formatString）を使って数値を文字列化
      ' 例: formatStringが "000" なら counter.ToString("000") となる
      Dim newSuffix As String = suffixBase & counter.ToString(formatString)

      ' 新しいシート名を構築
      Dim newName As String = newPrefix & "-" & newSuffix

      ' 名前が空になるのを防ぐため、ハイフンの処理を調整（Prefixが空の場合など）
      If newPrefix = "" Then
          newName = newSuffix ' Prefixが空ならハイフンなし
      End If

      ' シート名を変更
      oSheet.Name = newName

      ' エラーがあればメッセージを出して続行するか、無視する
      If Err.Number <> 0 Then
          ' 名前重複などの場合、処理をスキップまたはログ出力（ここでは単純にクリア）
          Err.Clear()
      End If

      counter += 1
  Next



  作成した外部ルールをリボンやショートカットに登録しておくと便利です。

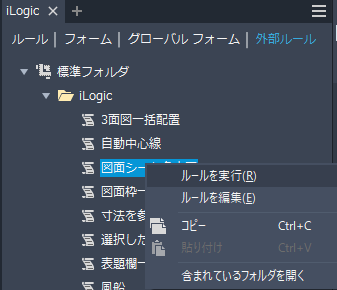

• ４．作成したルールを右クリックして[ルールを実行]をクリック。

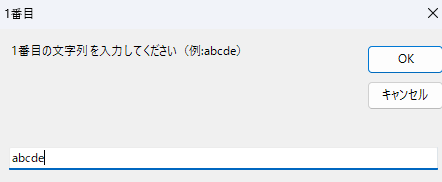

  1番目の文字列を入力して[OK]をクリック。

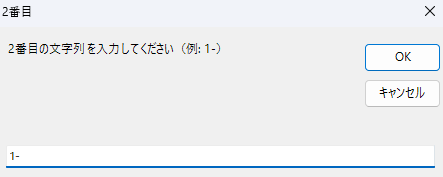

  2番目の文字列を入力して[OK]をクリック。

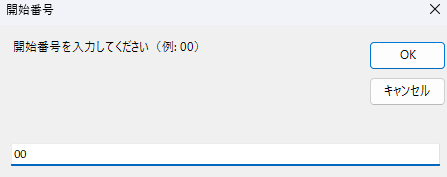

  開始番号を入力して[OK]をクリック。

  下図のように連番で一括で変更されます。
